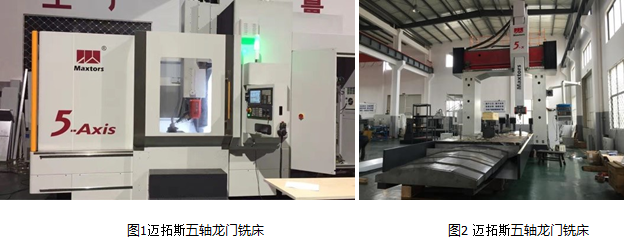

寧波邁拓斯數控機械有限公司(原 寧波一鳴數控機械廠)成立于1996年，位于著名的改革開放前沿城市——寧波。公司主要研發生產龍門加工中心、高速數控雕刻機、高速銑，2016年開始生產五軸龍門銑床。目前公司擁有生產1500臺數控機床的能力。

因市場發展需要，邁拓斯需要購買一款5軸CAM軟件，購買軟件原因有以下三點：

一、 公司研發高速五軸龍門銑需要CAM軟件的支持。

測試機床對于某些產品的加工質量，測試各個軸之間的匹配關系，這個沒有軟件是很難完成的，因為某些加工是需要聯動加工完成的。

二、為來自各行各業的客戶提供解決方案的需要。

很多客戶對于5軸加工沒有經驗，因此客戶購買機床希望機床商提供一些產品的解決方案，尤其是對于有難度的特殊訂單，購買機床客戶希望直接為他們提供加工工藝和現場打樣。

三、 公司參加機床展現場加工展示需要CAM軟件的支持。

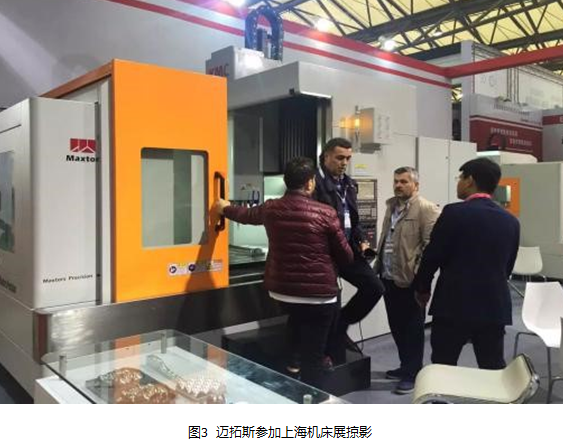

每年大型的機床展，邁拓斯都要參加，為了更好地把機床展示給觀眾，需要做一些有代表性的5軸聯動加工的展件。做好這些展件沒有5軸編程軟件是不可能實現的。

公司領導經過多處考察了解，并經過實際考核使用，最終從多款CAM軟件中選擇了Cimatron，選擇的理由主要有以下幾點：

一、具有強大CAD支撐的NC編程環境，編程簡單

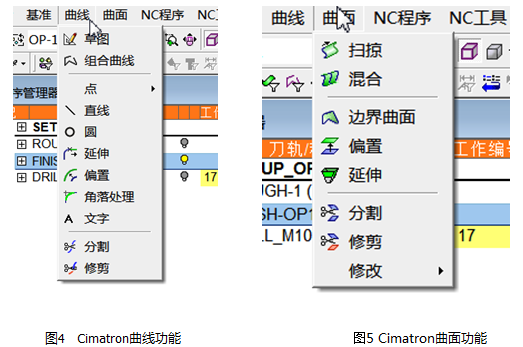

很多時候5軸編程避免不了對原始CAD模型進行修改，或者為了安全和得到特殊要求的刀路軌跡，需要做一些輔助面和輔助線。Cimatron 五軸加工解決方案給客戶提供了強大的CAD工具，可以方便地進行CAD操作以便編程需求。

二、強大的高效粗加工策略，獨有的快速預覽編程技術

粗加工完全基于毛坯加工，生成的軌跡安全無空切，具有世界領先的高效加工技術，具有大切深、小側向步距、圓弧光順連接和載荷均勻特點，和傳統加工相比，不但能提高加工效率，也能提高刀具和機床壽命。

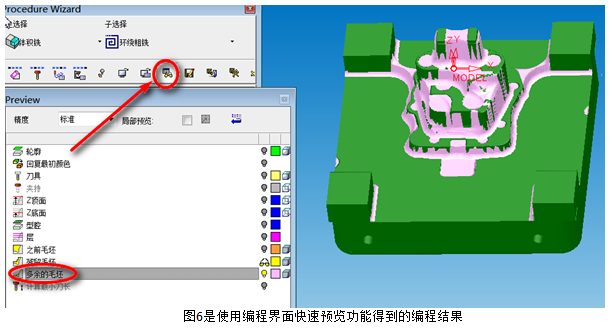

編程方面，Cimatron具有世界上獨有的快速預覽技術，加工參數設定好后不需要經過計算再去模擬加工，便可通過編程界面快速預覽按鈕得知加工結果，編程效率無與倫比，大的零件編程可以節約50%的編程時間。

三、精加工具有自動傾斜加工功能，編程簡單，表面質量優異。

Cimatron 五軸加工解決方案在精加工包括清根提供了自動傾斜加工功能，也就是3軸刀具路徑在一定的條件下自動轉化成5軸刀具路徑。

這在Z方向比較大的模具的精加工方面得到了廣泛的應用，這樣的加工功能可以在最初采用短的刀具對零件進行3軸加工，在刀柄和零件干涉時自動傾斜進行5軸加工， 最大的好處是編程簡單，加工時間短，而且一個程序下來，加工質量好，沒有程序間的接刀痕跡。

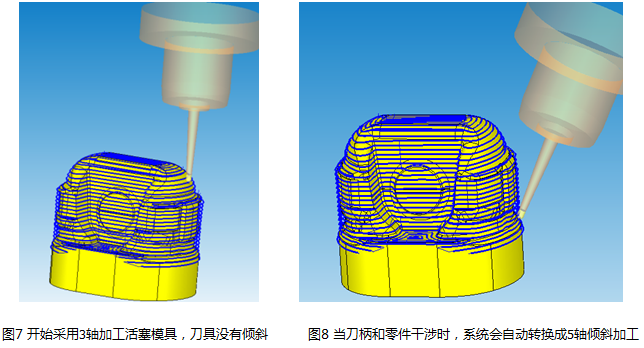

圖7顯示的是開始采用3軸加工活塞模具，刀具沒有傾斜，圖8顯示當?shù)侗土慵缮鏁r，系統會自動轉換成5軸傾斜加工。

四、5軸航空銑功能強大，編程簡單有效。

Cimatron五軸加工解決方案為產品加工提供了航空銑模塊，功能強大而且靈活，體現在多樣的【曲面路徑】，豐富的【刀軸控制】和靈活的【干涉檢查】。

此模塊很好的考慮了加工工藝性，體現在“自動進行對拐彎處的刀路軌跡倒圓角”、“自動多行粗、精加工設置”、“局部關鍵區域進給速度控制”等。

五、Cimatron 五軸通用性好，可以加工更多種類產品

Cimatron五軸加工解決方案提供的策略豐富，既有加工葉輪和彎管的加工策略，也有加工其它5軸零件的加工策略，加工范圍廣泛，對于多樣性的產品加工客戶使用Cimatron五軸會有更大的競爭力。

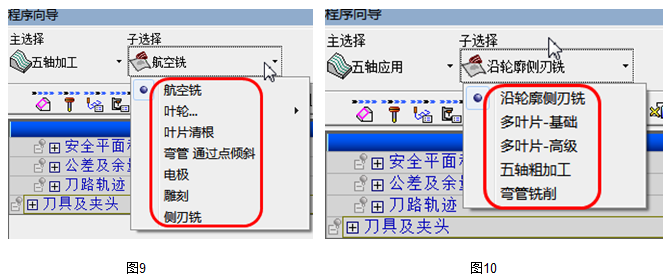

圖9是Cimatron“5軸加工”模塊里包括的加工策略，可以加工一般的5軸零件、簡單葉輪等，圖10是Cimatron “5軸應用”模塊里包含的加工策略，  主要針對帶有副葉片的復雜葉輪、彎管等的加工。

六、強大的機床仿真功能，保證加工安全

Cimatron五軸加工解決方案提供了強大的機床仿真功能：針對不同情況可以對刀路軌跡仿真也可以反讀G代碼仿真，既可以帶毛坯也可以不帶毛坯仿真。

仿真過程中如果任何碰撞或者過切都會有報警顯示，仿真結果可以和理論模型進行比對，通過顏色顯示過切或者欠切多少，使用方便、靈活。

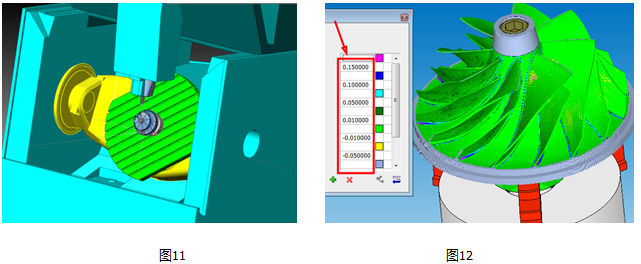

圖11是反讀G代碼仿真實際加工的部分窗口界面，對一個帶有輔葉片的葉輪程序進行加工仿真，圖12顯示的是仿真結果，顏色代表加工理論偏差值，偏差值根據加工精度可以進行調整。

七、Cimatron技術服務好

購買Cimatron軟件可以享受初級培訓、在現場的高級培訓和現場協助加工樣件的技術支持，Cimatron工程師在現場定制機床后處理和仿真經驗豐富，能在最短的時間幫助用戶工程師把5軸軟件利用起來。

而且軟件用戶工程師在遇到問題時可以隨時和Cimatron工程師進行聯系并能得到及時答復，對于小的版本還可以免費自動更新。

下面展示一下邁拓斯購買Cimatron軟件加工的產品：

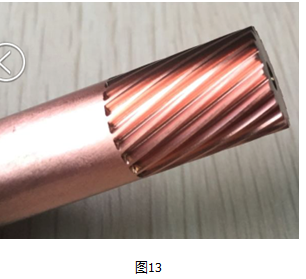

1、四軸斜齒輪電極，如圖13

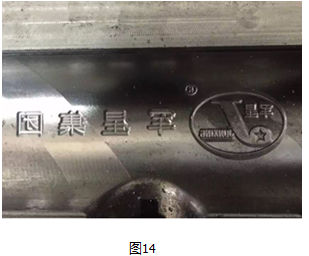

2、標牌刻字，如圖14

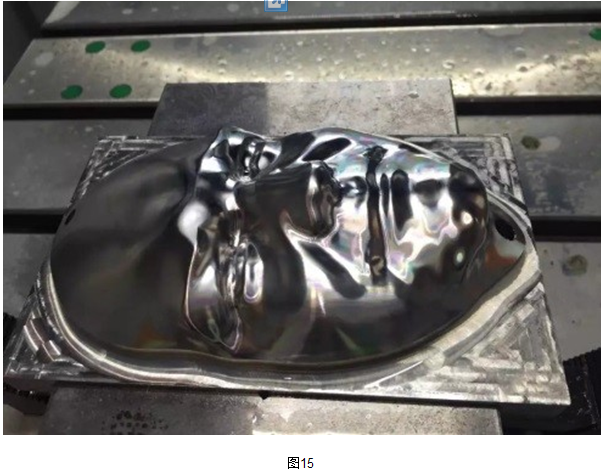

3、上海國際會展中心參展 （購買前試切件），如圖15

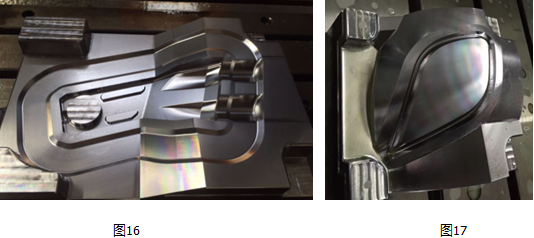

4、邁拓斯現場加工的模具樣件，如圖16和圖17

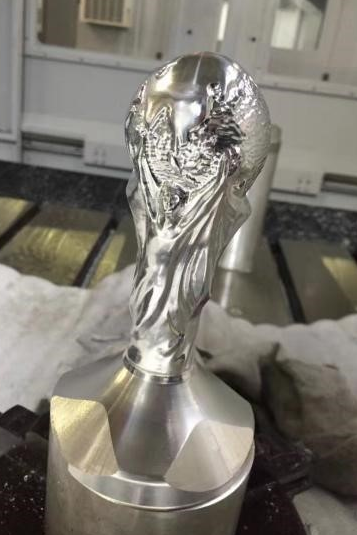

5、邁拓斯現場加工大力神杯（五軸四聯動，購買半個月加工的產品），如圖18

                                                                                                                                                                                  圖18

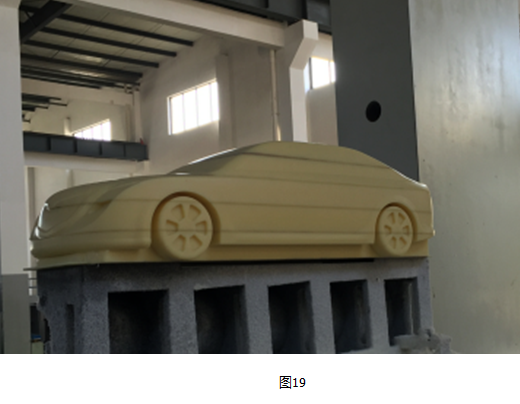

6、邁拓斯現場加工機床用戶提供的汽車模型（同時也測試了機床性能），如圖19

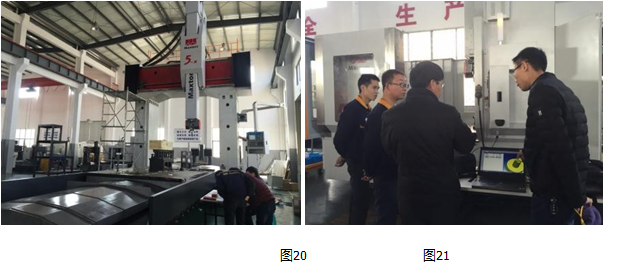

以上加工樣件得到了Cimatron工程師在邁拓斯企業現場的大力支持，圖20、圖21是Cimatron工程師在現場進行技術指導。

五軸聯動數控機床是解決整體葉輪、葉片、螺旋槳、環面凸輪、汽輪機轉子、大型柴油機曲軸等零件的唯一加工手段。五軸聯動數控機床對一個國家的航空、航天、軍事、科研、精密器械、高精醫療設備等行業，有著舉足輕重的影響力。近幾年來，我國制造業面臨產業升級及產業結構調整的壓力，高端數控加工特別是四軸、五軸聯動加工技術迅猛發展。邁拓斯為應對市場需求， 進軍五軸聯動機床市場，與Cimatron軟件攜手揚帆起航，助力“中國制造·2025”。
