臺達PLC和HMI在換熱站系統上的應用
項目背景
在中國北方冬季需要集中供暖的地區,城市集中供熱系統的能力往往是衡量一個城市現代化發展水平的重要標志。一套先進的城市集中供熱系統,不僅可以顯著提升能源利用率,還有益于環境發展。在東北一城市居民區的城市集中供熱系統中,采用了臺達工業自動化解決方案,大幅提升供熱系統的效率。
項目方案

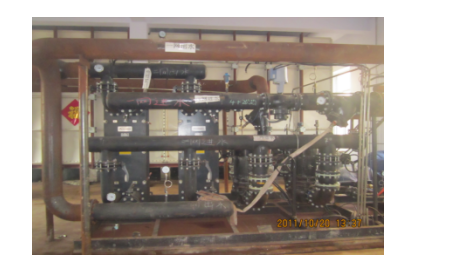

換熱站和熱水管網是城市集中供熱系統的核心組成部分,其主要功能也是連接熱源和熱用戶,在整個供熱系統中起著舉足輕重的作用。熱水管網又分一次網與二次網,一次網是指連接于熱源與換熱站之間的管網,二次網是指連接于換熱站與熱用戶之間的管網。換熱站是指連接于一次網與二次網并裝有與用戶連接的相關設備、儀表和控制設備的機房。它用于調整和保持熱媒參數(壓力、溫度和流量等),使供熱和用熱達到安全經濟運行,是熱量交換、熱量分配以及系統監控、調節的樞紐。
對換熱站進行自動化控制,可以使整個熱網安全、節能、高效、平穩地運行。某城市居民區采用臺達可編程控制器(PLC)和人機界面(HMI)等工業自動化產品組成的解決方案,對換熱站進行就地控制,將現場的溫度、壓力、熱量、流量、液位、閥門開度、泵的起停狀態等信號傳輸?shù)娇刂破?,由控制器進行采集和控制,再通過以太網通訊的方式,與上位機保持實時連接,實現了對熱水管網的監控與調節,節能效果明顯。

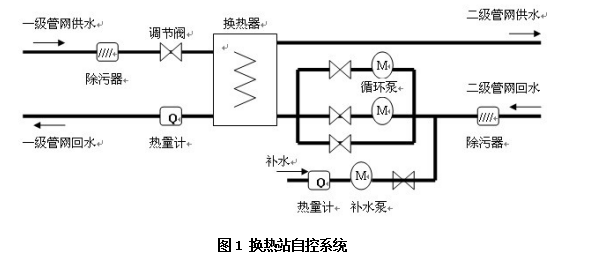

換熱站自控系統主要實現對二次熱網的控制,通過溫度控制、二次管網循環泵控制、二次管網補水泵控制等保證熱網的水力平衡、熱力平衡。
在該項目中,系統方案中主機CPU采用臺達可編程控制器(PLC)DVP12SA211R,具有16K程序容量,自帶3個串行通訊口(1個RS232、2個RS485),最大擴展數字量為480點,右側可擴展8個特殊模塊(包括AD、DA、PT、TC等),并且支持左側高速擴展,可連接以太網模塊及現場總線模塊,同時該款PLC提供豐富的應用指用,可滿足熱網行業的各種控制需求。
在該換熱站中,DVP12SA211R可以實現的功能包括:
1. 實現參數測量運算功能。主要完成換熱站現場過程的模擬量(如溫度、壓力、流量、液位等)、狀態量(如泵的狀態、水位高低狀態等)的測量,并完成相應的物理量的上下限比較、PID運算、邏輯運算、數量處理等。
2. 二次網供水溫度控制。根據室外溫度補償確定二次網供水溫度曲線,進行一次網供水電動調節閥的自動或手動調節,從而滿足供水溫度的需求。
3. 二次網回水壓力控制。根據設定的二次網回水壓力設定值自動或手動調節變頻補水泵的轉速,將壓力值穩定在要求范圍內。
4. 二次網壓差控制。根據二次網供回水壓力差設定值,自動調節變頻循環水泵的轉速,同時支持手自動切換。
5. 電磁閥泄壓控制。當二次網回水壓力高于泄壓設定值時,電磁閥得電開始泄壓,當壓力泄至正常值時,電磁閥失電關閉。
6. 報警功能。水箱水位高限、低限,二次網供水溫度高限,二次網回水壓力低限報警。
7. 通訊功能。DVP-SA2系列PLC通過串口與觸摸屏交換數據,并通過EN01以太網絡模塊與上位機遠程通訊。
在熱網控制中,如能讓控制溫度根據室外溫度進行相應的改變,將有利于供熱量的調節,從而實現節能。臺達PLC根據熱網行業而專門開發的氣候補償曲線DTM指令滿足了上述需求。編程者在設置完室外溫度與控制溫度數組(最多50組)后,DTM指令會根據室外實際溫度值自動調整控制溫度值。
采用觸摸顯示屏可以對換熱站的各項數據進行實時監控,有利于調節和控制整個供熱過程。該項目系統采用臺達DOP-B07S515顯示屏,具有65536色TFT顯示,支持三組串口(RS232/RS485/RS422),具有強大的通訊功能,同時開孔尺寸與5寸屏相同,在有限的空間內提供了最大的顯示區域。
DOP-B07S515與DVP-SA2通過臺達Q-LINK協議相連,通訊速率比常規通訊快30%,通過配置觸摸屏數據,可以改變PID設定值及參數,監控調節閥、循環泵和補水泵的運行工況,顯示現場溫度、壓力、流量、液位等信號,觸摸屏內設報警極限值及報警記錄畫面,同時可將當前和歷史數據以報表或曲線的方式在屏上顯示出來,方便調節和控制整個供熱過程。
項目總結
該系統控制方案擴展性強,可連接GPRS無線模塊,可通過總線方式連接分布式IO(DeviceNET/CAN總線),并且當主機特殊擴展模塊超過8個時,還可通過臺達PLC獨有的EASY-LINK功能連接更多特殊模塊,為客戶節省一臺(多臺)主機,有效控制成本。
該換熱站控制系統投運半年來運行穩定,節能效果明顯,同時提高現場人員監控調試的便利性,客戶反響良好。
